Zhejiang Aokai Electric Co., Ltd. on Hiinas üks juhtivaid abilülitiga 500a 1000v adh500efk energiasäästu spst no kõrgepinge alalisvoolu kontaktori tootjaid ja tarnijaid. Kui kavatsete osta CE-kinnitusega 500a 1000v adh500efk energiasäästu spst ilma kõrgepinge alalisvoolu kontaktorit koos lisalülitiga, tere tulemast meie tehasest lisateabe saamiseks. Saadaval on hea teenindus ja kvaliteetsed tooted.

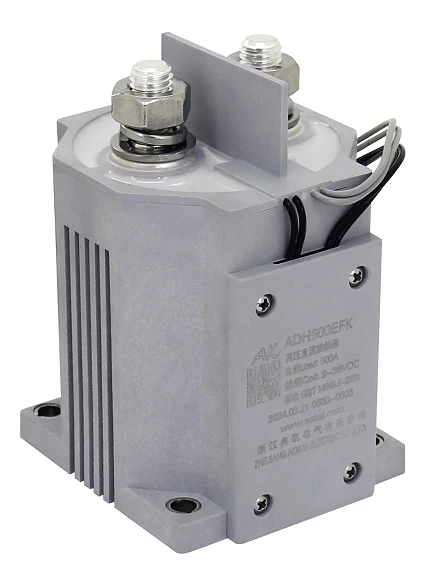

ADH500 mähis 9-36VDC 500A Koormus 9-1000VDC Standardtüüp 1NO Kontakt HV toitesüsteemi jaoks AOKAI High
Pinge DC kontaktor.ADH500 HV DC kontaktorit kasutatakse laialdaselt elektrisõidukites, hübriidelektrisõidukites ja kütuses
kärgvagunid, ehitusmasinad, fotogalvaanilise energia tootmine, tuuleenergia, akude laadimis- ja tühjendussüsteem,
alalispinge võimsustoitekontroll ja muud alalisvoolu kõrgepinge valdkonnad.
Teooria: elektromagnetrelee
Kasutamine: Üldotstarbeline
Kaitsefunktsioon: epoksiidiga suletud
Kontakti koormus: suur võimsus
Mähise pinge: 9-36VDC
Nimivool: 500A
Kontaktivorm: SPST-EI
IP kaitsetase: IP67
Mõõdud: 67mmx75,5mmx104mm
Mehaaniline eluiga: 300 000 op
Elektriline eluiga: 2000 operatsiooni (takistus 500A, 1000VDC)
Kvaliteedikontroll: ISO9001, IATF16949
Kaubamärk ja logo: AK
Omadused:
◪ Tihendatud ülitugeva{0}}epoksüvaiguga, kaarelekke oht puudub, tagades kasutusea jooksul tulekahju või plahvatuse puudumise.
◪ Peamiselt lämmastikku sisaldava inertgaasiga kastmine parandab kaare kustutusvõimet ja takistab tõhusalt kontaktoksüdatsiooni
ja läbipõlemine. Kontakti takistus on madal ja stabiilne ning kontaktosa võib vastata IP67 kaitseklassile.
◪ 500A 85ºC pikaajaline voolu kandevõime.
◪ Isolatsioonitakistus ulatub 100 MΩ (1000 VDC) ning kontakti ja mähise vaheline vastupidavuspinge on 3,5 kV.
◪ Vastab standardite IEC 60664-1, GB/T14048.1 ja GB/T14048.4 nõuetele.
◪ Vastab RoHS-i (2015/863/EL), REACH-i (1907/2006/EÜ) nõuetele.
◪ Ohutussertifikaat: CE, CCC.
Tehnilised andmed:
|
Põhikontakti spetsifikatsioons |
|
|
Kontaktide kokkulepe |
1K (1NO) |
|
Võtke ühendust Polaarsusega |
Mitte-polaarsus |
|
Kontakti takistus |
Väiksem või võrdne 0,5 mΩ (300 A juures) |
|
Max Lülituspinge |
1000 VDC |
|
Max Murdevool |
4000A (320VDC) 1 Ops |
|
Elektriline vastupidavus (takistuslik koormus) |
2000 toimingut (1000 VDC 500A) |
|
3000 toimingut (750 VDC, 500 A) |
|
|
5000 toimingut (450 VDC, 500 A) |
|
|
Mehaaniline vastupidavus |
200 000 op |
|
Talub voolu |
500A, Pidev |
|
750A, 90s |
|
|
1000A, 40s |
|
|
1800A, 10ms |
|
|
Temperatuuri tõus |
Põhikontakti temperatuuritõus 45K või vähem |
|
Jõudlusparameetrid (23kraadi) |
||
|
Pikapipinge |
Vaadake pooli parameetrite tabeleid |
|
|
Väljalangemise pinge |
Vaadake pooli parameetrite tabeleid |
|
|
Korjamise aeg |
Vähem kui 25 ms või sellega võrdne |
|
|
Kontakti põrkeperiood |
Vähem kui 5 ms või sellega võrdne |
|
|
Dropout aeg |
Vähem kui 6 ms või sellega võrdne |
|
|
Dielektriline tugevus |
Peamiste kontaktide vahel |
12 000 VDC 1 min |
|
Põhikontaktide ja mähise vahel |
3500 VDC 1 min |
|
|
Isolatsioon |
Esialgne olek |
100MΩ 1min |
|
Pärast elektrilist eluiga |
50MΩ 1min |
|
|
Šokk |
Stabiilsus |
20 g (toide sees) |
|
Tugevus |
50g |
|
|
Vibratsioon |
10 g, 10–500 Hz, 1/2 siinuslaine (toide sees) |
|
|
Suhteline õhuniiskus |
5% ~ 95% suhteline niiskus |
|
|
Temperatuur |
-40 kraadi ~ 85 kraadi |
|
|
Laadige terminal |
M10 väliskeere |
|
|
Kaal |
Umbes 1000 g |
|
|
Mõõtmed |
67 mm x 75,5 mm x 104 mm | |
|
Abikontakti parameeters |
|
|
Aux. Kontaktide kokkulepe |
FK/FB/FZ (1NO/1NC/1CO) |
|
Aux. Kontakt nimivool |
5A |
|
Aux. Kontakt Max. Katkestuspinge |
120VDC |
|
ADH300E mähise parameetrid: |
|||||
|
Mähise pinge |
PickupPingeVDC |
Langetageout Pinge |
Mähise takistus |
Algvool |
Võimu hoidmine |
|
9-36V |
9-36V |
5-7V |
1.8Ω±10% |
Väiksem või võrdne 4A |
Väiksem või võrdne 8W |
| Pakendi spetsifikatsioonid: | |||||||
| Toote mudel | Pakendamine | Min. Sisepakendite kogus | Karbi suurus (PxLxK cm) |
Netokaal/tk (Max.) g |
Kogu kogus (tk) |
Netokaal (Max.) kg |
Brutokaal (Max.) kg |
| ADH500EFK | Pearl puuvill + karp | 10 tk/kiht | 53.5x23x20 | 1000 | 10 | 10 | 11 |
|
Märkus. teie pühendunud müügipersonal. |
|||||||
Toote tutvustus
Seda seeria alalisvoolukontaktori releed kasutatakse alalispinge võimsuse juhtimisväljade jaoks, nagu uued energiasõidukid, ehitusmasinad, fotogalvaanilised süsteemid, tuuleenergia intelligentsed seadmed, aku laadimis- ja tühjendussüsteemid, laadimisvaiad jne.
Mudeli kodeerimine:
Ühendusskeem:

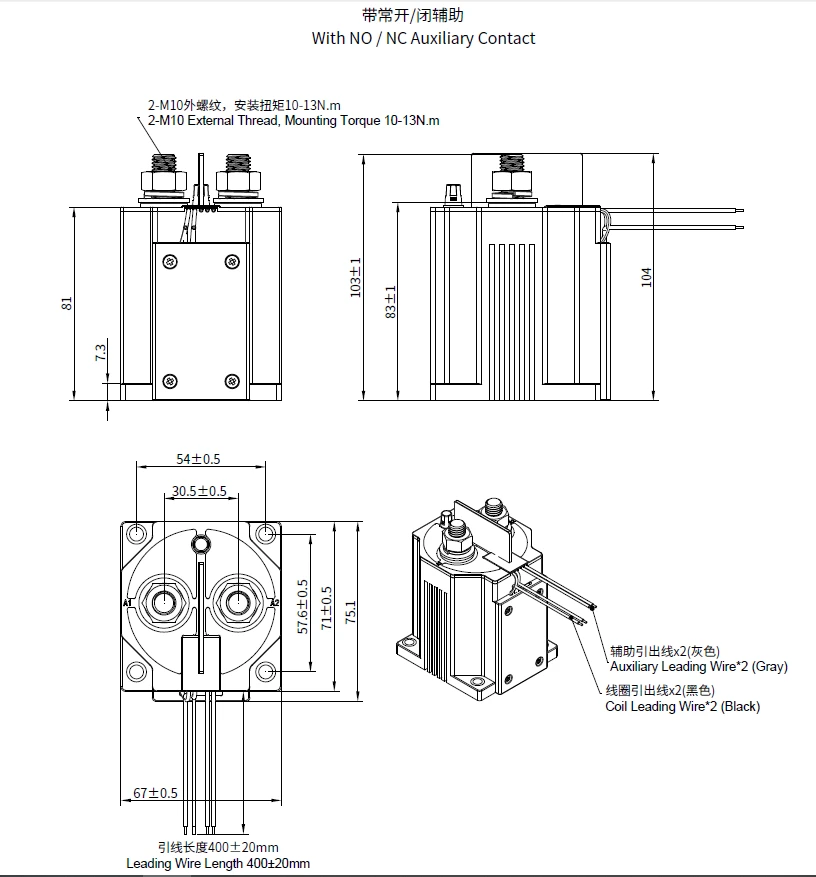

Kontuuri paigaldusmõõtmete joonis:
Märkus: need andmed on mõeldud ainult kliendi valiku viitamiseks, AOKAI on andnud endast parima, et tagada andmete täpsus.
teavet. Toote spetsifikatsioonid ja parameetrid võivad toote täiustamise jms tõttu muutuda, need võivad muutuda
ebajärjekindel, kuna pole õigeaegselt värskendatud. Palun vaadake iga toote konkreetseid parameetreid ja toimivust
vaadake AOKAI esitatud näidiseid ja vastavat allkirjastatud ja kontrollitud spetsifikatsiooni.
