Tootekirjeldus
ADC 200 - DE - CS 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 200 A 2NO + 2NC DPDT Short Time Duty Kruviühenduse For Winch DC reversiivkontaktori
Toode on kaks kontakti lüliti, mida saab kasutada auto elektriline vints, telekommunikatsiooniseadmete, masinate, aku, elektriline harklaadurid, rongid, laevad, uniterruptible toite ja muud elektriline kontrollisüsteem.
Mudel seotus:
"ADC" = toote mudel
"200" = nimivool
"DE" = vahelduva töö kohustus
"CS" = Kruviühenduse
Märkus: Kliendid saavad valida erinevaid paigaldamise ja pooli viib. Palun esitage pooli pinget koht järjekorras.
| Tootja: AK / AoKai Nimi: DC reversiivkontaktori Mudel: ADC 200 - DE - CS / DC66P Nimipinge: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V jne Voolutugevus: 20 0A Töö Duty: Vahelduv |
|
KIRJELDUS
Coil Nimipinge | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V jne |
Peamised Circuit Voolutugevus (A) | Vahelduv 200A |
Peamised Circuit Kontakt pingelangu (Load: 100A) | ≤80mV |
Vastavalt (20 ± 5) ℃, jahutus Pull-in Pinge | ≤70% |
Vastavalt (20 ± 5) ℃, jahutus Drop-out Pinge | ≥5%, ≤40% |
Aktsepteeritav kõikumine Range Coil Voltage | ± 20% |
Tõmmake aeg (N / O kontaktid Sulgege) | ≤30ms |
Väljalangemise aeg (N / O kontaktid avatud) | ≤20ms |
Max lahutamine aeg Kontaktid | ≤5ms |
isolatsiooni takistus | ≥50MΩ |
Dielektriline tugevus | 50Hz / 60Hz 1000Vac / 1min |
ülekoormusnimivoolu | ≤7Ie, ≤1s |
Mähis energiatarbimine (W) | Intermittent≤28.0W |
Elektri Life | Vahelduv 5000 korda |
Mehhaaniline Life | 300 tuhat korda |
töörežiimi | vahelduv |
Võta vorm | 2 NO ja 2 NC |
Contact Material | AgCdO / AgCuO |
Start Praegune | ≤4A |
Tehnilised Standard | GB14048.4-2010 |
Töökeskkonna
kõrgus | ≤2Km | ümbritseva õhu temperatuur | -25 ~ + 55 ℃ |
Rahvusvahelise kaitse Hinne | IP67 | Paigaldamine Liik | III |
Viis Install | mistahes | vibratsioon | 2.5g (5 -50) Hz |
mõju | 50g, 11ms (Half-Sine Wave) | ||

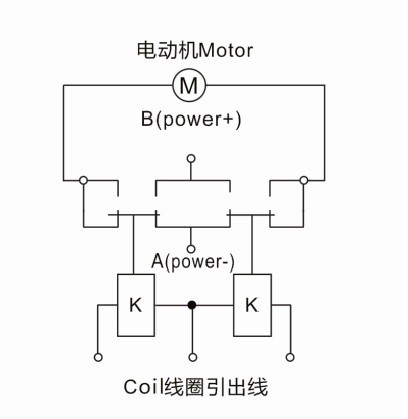

SKEMAATILINE DIAGRAMM

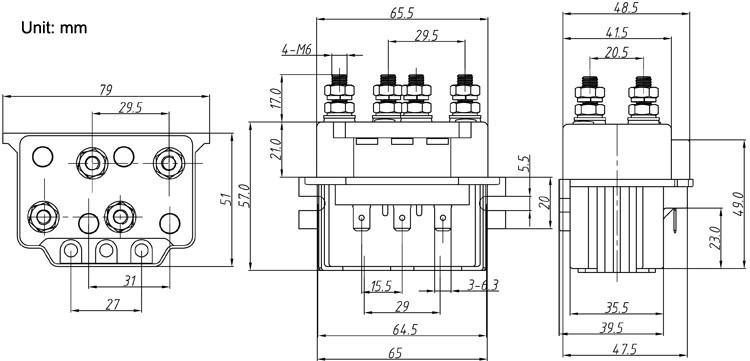

paigaldamisjoonis
